一、工程概述
1、智能存放柜
项目为智能存放柜，后台包括基本信息的存取记录追溯、功能参数的设定、异常处理、信息查询、用户权限的设定。停电或系统瘫痪：机械开启储物柜。具体主副柜数量根据实际场地实际人员存储数量布置。
柜 体：材
质：冷轧钢板
厚 度：鞍钢DC01
1.0mm(不含涂层）, 1.1mm(涂层厚度)
电 源：AC220V/1A
DC12V/3A
柜体颜色、大小、材料均可根据客户需求定制

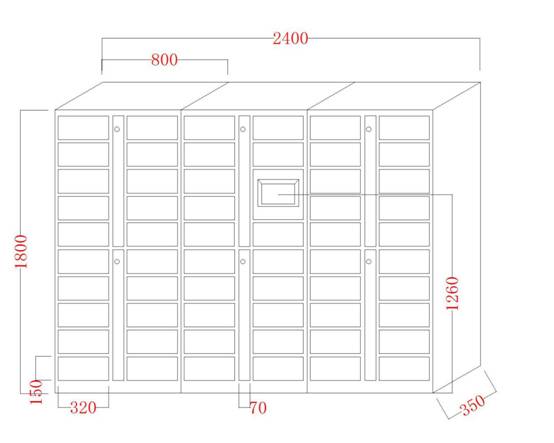

产品尺寸及现场示意如下图：
主柜：H1800*W800*D350mm 副柜:H1800*W800*D350mm
单独格口尺寸：H150*W320*D350mm
效果图（颜色可选）
设计原则和实现目标
1、设计原则：
设计及实施按照国家和地方的有关标准进行，做到系统稳定、先进、合理、经济、结构化和可扩展性，实现系统的实用和管理的便捷。
2、设计目标：
l
用户可通过关注公众号、刷卡或者指纹等形式来进行存、取的纳管理，大大节约人力物力现场看管的麻烦，做到完全智能由用户操作。管理员可以统一存放，使用人借用、归还有记录可追溯，做到人性化分配使用。
l
平板电脑植入电子芯片，设备内设置天线，可对平板电脑的借用、归还状态实时检测，保证物品的安全。
l
管理员日常可设置柜体系统日期，存储方式，用户存储信息查看，冻结某一柜门等操作。
l
停电或系统瘫痪：机械开启存储柜。
l
设计施工方便，使用220V转弱电，维护方便。
三、设计方案
1、系统描述
证件投放柜控制系统是系统端技术、计算机技术为核心，加上可靠的刷卡、生物识别门锁控制设备，每个平板电脑内置RIFD电子标签，所有存取记录可做有效的追溯，从而实现存储方便、安全，管理实时、高效。该系统可实现对存储柜人员权限设定和信息监督管理功能。
项目根据客户实际需求及现场使用环境的实际技术要求，我公司工程技术人员初步为该项目拟定了本工程实施技术方案参考资料。
2、系统构成
系统由联网管理,智能投放柜部分组成。
3、技术参数
3.1
智能证件柜参数
|
人脸识别硬件参数 |
CPU |
1000MHz ARM Cortex™-A7双核 |
|
显示器 |
10.1寸高清触摸屏 |
|
键盘 |
无外置键盘 |
|
声音 |
内置扬声器 |
|
通讯方式 |
标准TCP/IP，100Mbps/RJ-45接口；
|
|
输出接口 |
开关量，RS485，RS232
|
|
电源输入 |
12-24V POE |
|
产品尺寸 |
222mm×115mm×19mm(高×宽×厚) |
|
环境要求 |
温度－15℃～65℃；湿度45%～95% |
|
记录容量 |
单机：20万条；服务器模式：无上限 |
|
兼容身高 |
140-190CM |
|
识别距离 |
50-120CM |
|
适用光线环境 |
0-100000LUX（全黑到全日光/非直射） |
功能介绍示意图：
四、储物柜生产工艺流程
结构生产工艺流程
喷涂及防锈处理工艺说明
（一）、表面处理工艺：表面处理采用乳化剂和碱性助洗脱脂、磷酸除锈、锌系薄膜型磷化、钝化、最后粉末喷涂。前处理设备及喷涂设备为全自动生产线。
为防止柜体表面不易生锈，我们特选用阿克苏••诺贝尔••长诚涂料（宁波）有限公司生产符合国家环保标准的环保塑粉进行喷涂。前处理设备及喷涂设备为全自动生产线。装饰防护性能良好，附着力强。
（二）、表面处理流程：
（三）、表面处理要求
1、除油、去锈处理：
①工件表面的油污、锈斑及氧化层，经化学法清除脱脂后，没有油脂、浮液等污物，其表面应完全浸湿。
②酸洗后的工件，没有目视可见的氧化物、锈斑等腐蚀现象，其表面色泽基本均匀。
2、磷化处理：
①磷化处理主要采用浸渍法进行。
②磷化处理以锌钙的磷酸二氢盐为主要成份溶液，经磷化槽液的配制、调整，按工艺规程要求进行。
③磷化后的工件，应采用流动水彻底清洗，提高工件表面的清洗质量，同时采用热的铬酸溶液作封闭处理。
④工件经磷化、水洗后，采用烘干机处理干燥后方可喷塑。
⑤经磷化处理后的工件与喷塑时间相隔一般不超过24小时。
3、磷化膜外观：
①磷化后工件的颜色为灰色，膜色应结晶致密，连续和均匀。
②膜层厚度一般控制为5微米。
③磷化表面检验，采用检验溶液，观察滴液从天兰色变为淡黄色或淡红色，并在规定的时间内不变色为合格。成品入库转入喷塑工序。
4、静电喷塑技术：
①塑粉经高频、高压静电设备喷涂固化成膜。固化温度控制在180℃，时间控制在10-15分钟范围内。
②颜色按用户要求，色泽一致，塑面均匀光滑、无划伤。
③检验标准：
厚度：60~70微米
按磁性测厚仪
附着力：2级
按GB-1720-79
抗冲击：60kg/cm² 按
GB/T1732-1993
光泽：>90% 按GB/T9754-1988
盐雾试验48小时无涂膜脱落现象。
外观：不得有明显流痕、渍痕、气泡。
（四）、喷塑粉料：采用阿克苏••诺贝尔••长诚涂料（宁波）有限公司生产符合国家环保标准的环保塑粉进行喷涂；绿色环保无公害。颜色按用户要求(已过国际认证ISO14001环境管理体系认证证书，OHSAS18000职业健康安全管理体系认证证书)。
报价表
|
品名 |
图片 |
规格
（高*宽*深度） |
数量
（台） |
单价（元） |
总价（元） |
备注 |
|
存放主柜 |
|
|
1 |
|
|
|
|
存放柜副柜 |
|
|
2 |
|
|
|
|
嵌入式软件开发 |
|
|
1 |
|
|
（客户端及后台） |
|
数据采集中心 |
|
|
1 |
|
|
选配 |
|
服务器 |
|
|
1 |
|
|
选配 |
|
服务器部署 |
|
|
1 |
|
|
|
|
合计（RMB） |
￥： |
|
合计人民币（大写） |
|
|
说明 |
|
备注：以上价格为出厂含税价格及现场调试价，含运费。
交货期：待定
售后服务：1分钟响应客户，48小时内解决客户问题。
|
